500KN 50吨表盘式拉力计.修井机用指针读取测力仪
各大油田被广泛采用，在较浅地层钻井中，可防止卡钻及钻头损坏。特别在修井作业中通过拉力表把井下钻柱悬重，上提被卡管柱时上提拉力在表盘上读取拉力值，来了解井下重力变化情况，可防止井管拔脱和井架超载造成事故。拉力表是“修井工人的眼睛”。
我们还开发了拉力表专用安装机构，XZAJ系列安装接件和拉力表配合使用。
技术参数：
1. 拉力表精确度等级为2.0
2.拉力表测量范围为0–500KN
3.拉力表的灵敏度小于或等于满量程载荷的0.5%
4.拉力表的过载能力为允许载荷超出大测值50%
此型号拉力表净重21公斤，表盘直径280毫米，两只拉环展开后大安装长度约650毫米，发货采用内塑盒外纸箱包装。
该产品具有使用方便、读数清晰、性能稳定、安全可靠、价格低廉等优点，在国内各大油田及其他行业有广泛的应用。
属于大吨位的测力仪表，能够快速地准确测出大型机械或托运设备的牵引力。具有测量方便，读数准确，安全系数高等特点,广泛应用于测量拖拉机、汽车、火车牵引机车、船舶制造行业；以及其他拖运设备和机器，钢丝绳索等的牵引力，弥补了小型测力计量程的不足。
500KN 50吨表盘式拉力计.修井机用指针读取测力仪技术指标：
|
型号 |
极限负荷 |
小分度值(KN) |
外形尺寸（长×宽×高） |
|
||
|
单位(KN) |
单位(吨) |
去耳环(mm) |
带耳环(mm) |
质量(kg) |
||
|
FX-0.5 |
5 KN |
0.5吨 |
0.1 |
402×268×162 |
535×270×162 |
7 |
|
FX-1 |
10 KN |
1吨 |
0.2 |
402×268×162 |
535×270×162 |
7 |
|
FX-2 |
20 KN |
2吨 |
0.5 |
402×268×162 |
535×270×162 |
7.5 |
|
FX-3 |
30 KN |
3吨 |
0.5 |
574×304×177 |
835×305×180 |
15 |
|
FX-5 |
50 KN |
5吨 |
1 |
574×304×182 |
835×307×183 |
16 |
|
FX-10 |
100 KN |
10吨 |
2 |
684×304×212 |
973×307×212 |
30 |
|
FX-20 |
200 KN |
20吨 |
5 |
684×304×212 |
1070×307×212 |
35 |
|
FX-30 |
300 KN |
30吨 |
5 |
790×350×232 |
1205×352×228 |
50 |
|
FX-50 |
500 KN |
50吨 |
10 |
870×350×255 |
1245×352×258 |
83 |
主要用途：
用于测量拖拉机、汽车、火车牵引机车、船舶制造行业；以及其他拖运设备和机器，钢丝绳索等的牵引力，弥补了小型测力计量程的不足。每一拉力计的测量自1/10量程至极限量程。精度等级和允许误差:壹级精度：允差±1%全量程（可定制）

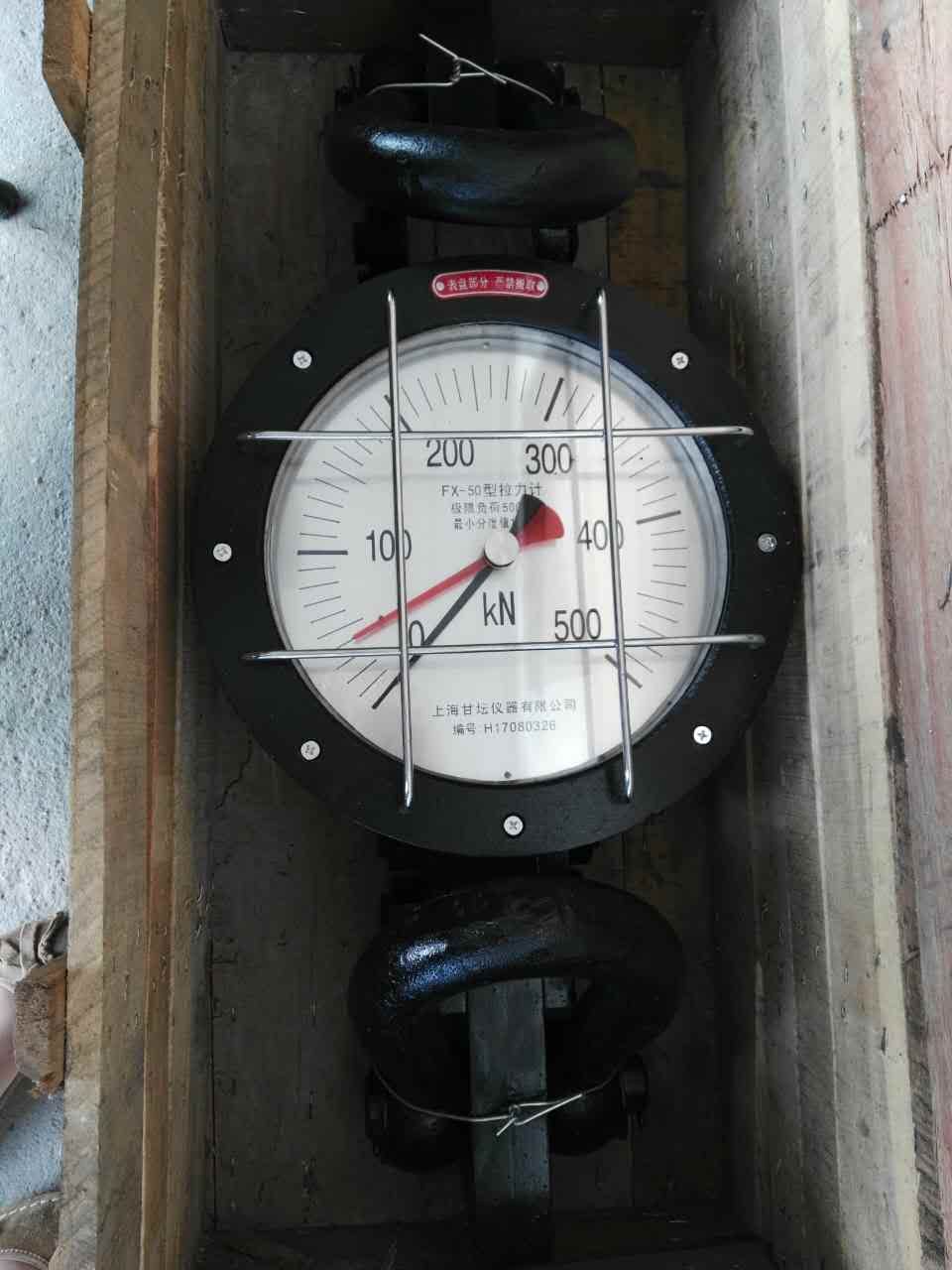

500KN 50吨表盘式拉力计.修井机用指针读取测力仪外包装:
