修井机拉力表50吨 80吨 100吨 性能稳定、安全可靠​

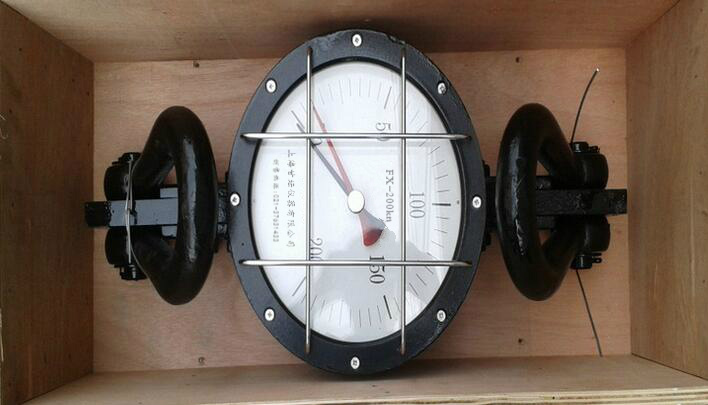

机械式拉力表

结构及工作原理

1-结构分三部分:连接件部分、放大装置部分、显示部分。

2-​当作用力通过连接件作用在变形体上,使之产生弹性变形,在弹性范围内,变形量与作用力基本成正比,这样变形大小就可反映出作用力的大小。

3-​变形体的变形量经放大装置放大,通过指针在表盘上的指示读出作用力的值。

主要技术参数

准确度为2.0级

引用误差≤±2%F.S

测力仪表的灵敏度应小于或等于满量程载荷0.5%​

灵敏度小于或等于满量程载荷的0.5%

过载能力为允许载荷超出大测值50%

该产品具有使用方便、读数清晰、性能稳定、安全可靠、价格低廉等优点,在国内各大油田及其他行业有广泛的应用。

 修井机拉力表50吨 80吨 100吨 性能稳定、安全可靠规格型号:

测力计型号

测量范围(kN)

外形尺寸(mm)

重量

(Kg)

A

B(Ф)

C

FX-10kN

0-10

620

225

160

16

FX-30kN

0-30

FX-50kN

0-50

FX-80kN

0-80

620

225

160

16.5

FX-120kN

0-120

650

225

160

20

FX-200kN

0-200

FX-C-80

0-80

650

280

160

17.5

FX-C-120

0-120

650

280

160

20

FX-C-160

0-160

FX-CY-80

0-80

650

280

160

17.5

FX-CY-120

0-120

650

280

160

20

FX-CY-160

0-160

注:作业中具体选型应根据机械设备的结构和地质情况经计算后确定。
修井机拉力表50吨 80吨 100吨 性能稳定、安全可靠使用方法

测力计型号

测量范围(kN)

外形尺寸(mm)

重量

(Kg)

A

B(Ф)

C

FX-10kN

0-10

620

225

160

16

FX-30kN

0-30

FX-50kN

0-50

FX-80kN

0-80

620

225

160

16.5

FX-120kN

0-120

650

225

160

20

FX-200kN

0-200

FX-C-80

0-80

650

280

160

17.5

FX-C-120

0-120

650

280

160

20

FX-C-160

0-160

FX-CY-80

0-80

650

280

160

17.5

FX-CY-120

0-120

650

280

160

20

FX-CY-160

0-160

注:修井机拉力表50吨 80吨 100吨 性能稳定、安全可靠​作业中具体选型应根据机械设备的结构和地质情况经计算后确定。
